Дымовые трубы. Реконструкция системы дымоудаления паровой газовой котельной.

Клиент
Категории
Котельные, Паровые котельные
Местоположение
Харьковская обл
Площадь:
Год завершения:
2020
Значение:

Две новые дымовые трубы — результат реконструкции котельной. Исходно дано: газовая паровая котельная модульного типа с двумя котлами серии Е 1/9 оснащена одной дымовой стальной трубой высотой 33 м и диаметром 450 мм. Газоходы каждого из котлов врезаны в общую дымовую трубу на одном уровне друг напротив друга. В данной конфигурации, при одновременной работе двух котлов возникает столкновение потоков уходящих газов. Поэтому нарушается нормальный процесс отвода продуктов горения. Это является причиной срабатывания сигнализации по низкому разряжению. Кроме того, стальная дымовая труба имеет явные признаки коррозии, что влияет на безопасность всей системы.

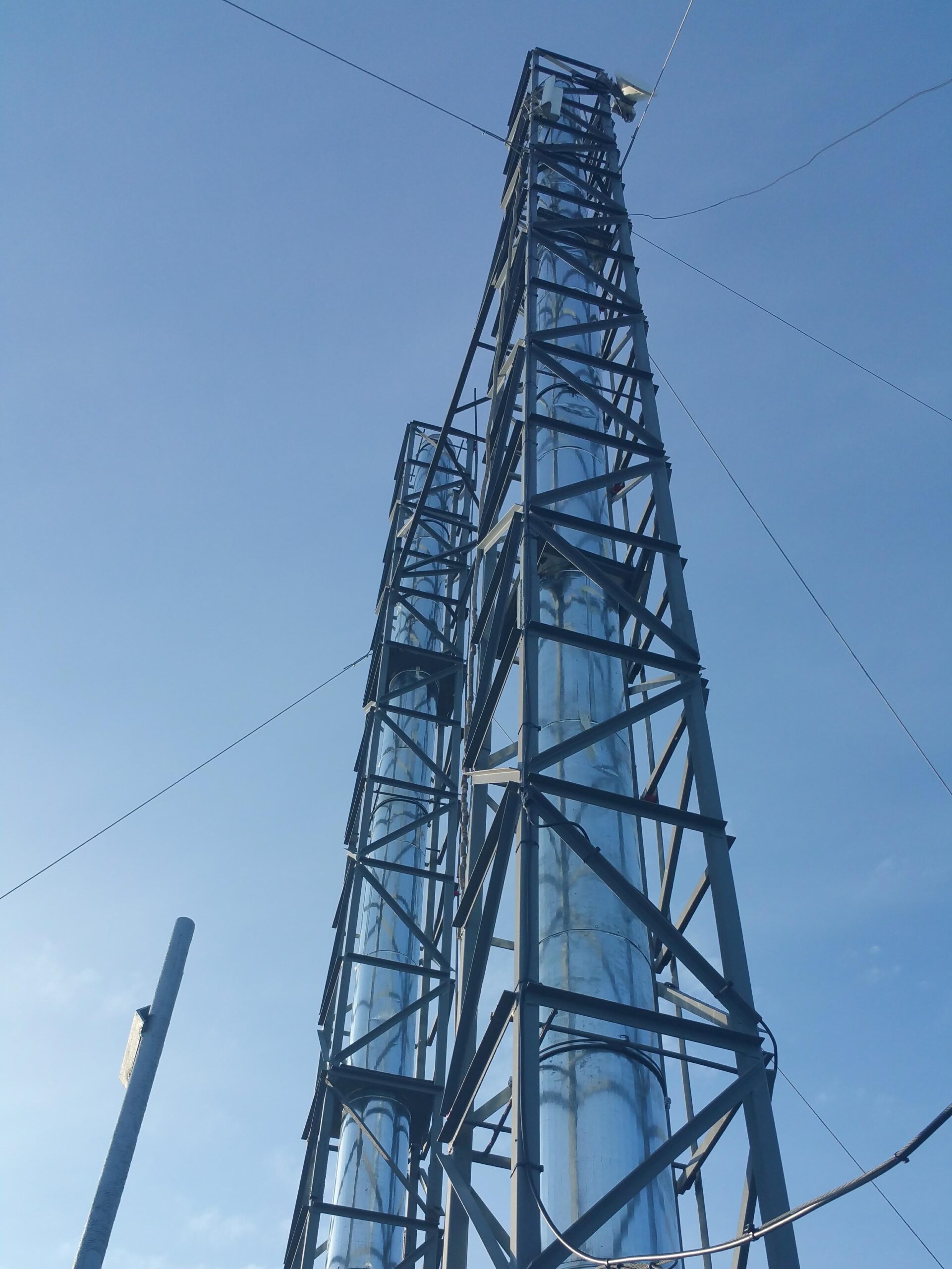

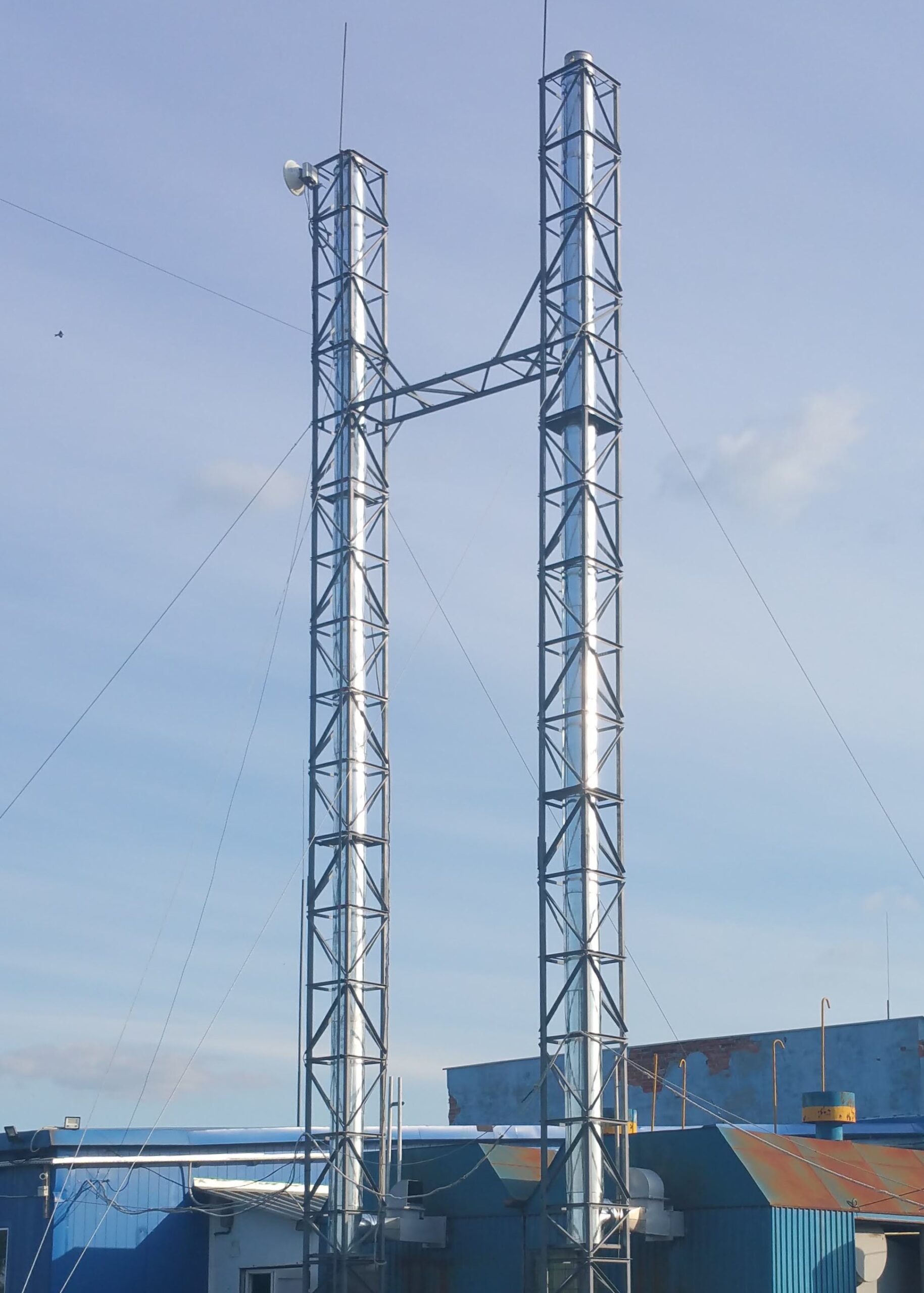

Оптимальным решением данной задачи, на взгляд специалистов нашей компании, это установка двух независимых дымовых труб на каждый котел. Дымовые трубы устанавливаются непосредственно напротив выхода газоходов каждого из котлов. Каждая труба устанавливается на свой опорный фундамент. Расчетная высота труб получилась 15 м от поверхности земли. Трубы внутренним диаметром 300м из нержавейки с утеплителем в оцинкованном кожухе. Каждая из дымовых труб в своей индивидуальной обрешетке. А на высоте 9м от земли, они соединяются стальной рамой. Вся конструкция закрепляется 5 растяжками.  Проект разработали в нашем проектном бюро.

Таким образом, система дымоудаления, состоящая из двух независимых дымовых труб, позволила решить задачу пересечения потоков уходящих газов. В результате реконструкции появилась возможность одновременной работы двух паровых котлов.
