Модульная водогрейная котельная. 100кВт. 2021

  • portfolio
  • portfolio
  • portfolio
  • portfolio

Информация о проекте:

Модульная водогрейная котельная тепловой мощностью 100кВт.

Клиент
Категории
Котельные, Модульные котельные
Местоположение
Харьков
Площадь:
Год завершения:
2021
Значение:

Модульная водогрейная котельная на базе котла BEETERM D-P-100

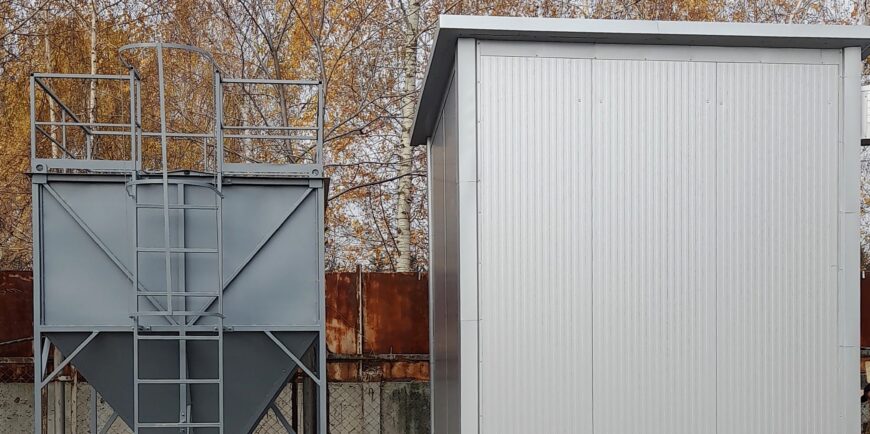

Модульная водогрейная котельная предназначена для отопления нежилого производственного помещения. Тепловая мощность 100кВт. Котельная на базе пеллетного котла BEETERM D-P-100.  Подача пеллеты к факельной горелке котла производится в автоматическом режиме из бункера запаса топлива. Объем бункера — 10 м куб. Бункер стоит на монолитной плите рядом с модулем котельной.

Специалисты нашей компании разработали проект и выполнили монтаж модульной водогрейной котельной.

Данный модуль котельной достаточно типовой, однако хотелось бы выделить несколько особенностей. Во-первых, – размер модульной котельной максимально минимален для такой конфигурации, и, во-вторых —  размещение топливного бункера вне помещения котельной. Как правило, для котельных мощностью 50-200 кВт мы предусматриваем размещение операционного бункера прямо у котла, внутри модуля. В данном случае, приняли решение, что нужно уменьшить частоту загрузки топлива, и сделали большой внешний бункер, в который можно загружать пеллету погрузчиком.

Основные элементы и тепловая схема модульной котельной.

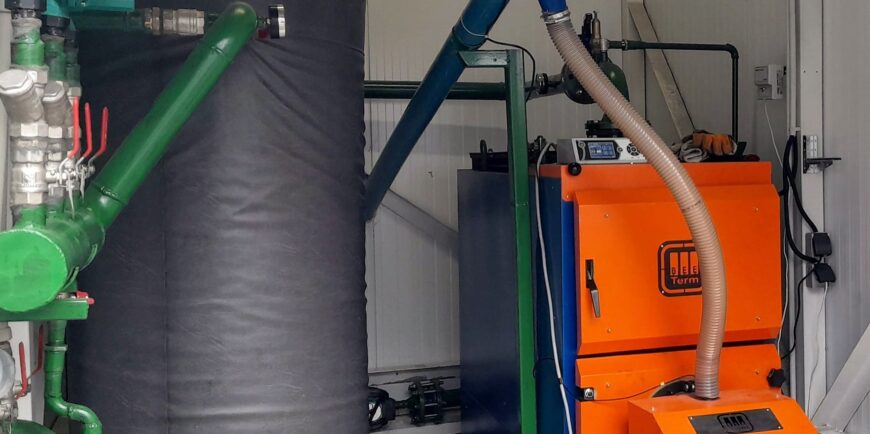

  • Котел BEETERM D-P-100 с факельной горелкой и контроллером управления
  • Насосы WILO. Три сетевых насоса и один для организации внутрикотлового контура
  • Трехходовой термостатический клапан Barberi
  • Расширительный бак на 200л
  • Теплоаккумулятор без теплообменника V=500л
  • Бункер запаса топлива (внешний) — объем 10 м куб

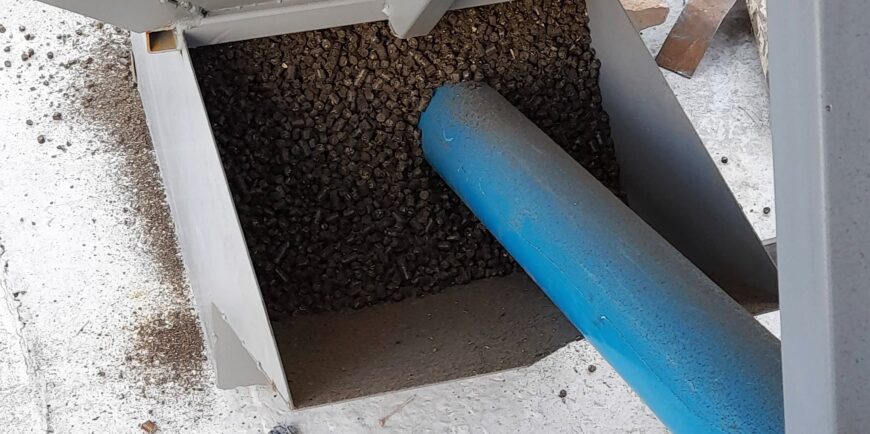

  • Питательный шнек в комплекте с мотор-редуктором для подачи топлива из бункера в горелку

Модульная водогрейная котельная построена по следующей схеме:

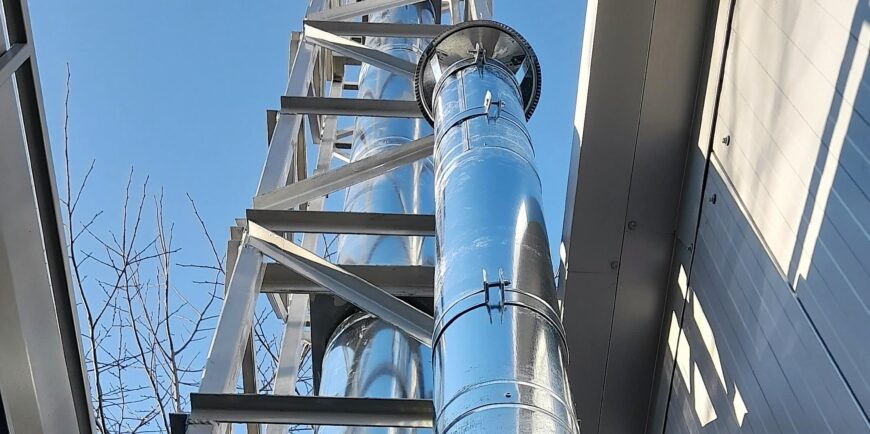

Теплоноситель — вода, с расчетной температурой по отопительному графику  70/50 ° С. Топливо — пеллета.  Удаление дымовых газов — естественная тяга через дымовую трубу. Труба утепленная: оцинковка/нержавейка в обрешетке. Внутренний диаметр трубы 230мм. Без горячего водоснабжения. Для поддержания температуры в котле на входе не менее 55°С, и для предотвращения возникновения конденсата на поверхности котла, организовали котловой контур. Котловой контур построен с помощью трехходового термостатического клапана и котлового насоса. Кроме того, в котловом контуре установили бак аккумулятор емкостью 500 л.

Циркуляция теплоносителя в систему отопления производственного помещения принудительная. Осуществляют подачу теплоносителя три циркуляционных насоса WILO. Перед насосами поставили фильтры, а после насосов — обратные клапана.  Система отопления закрытая. Для компенсации тепловых расширений имеется расширительный бак емкостью 200 л.

Модульная водогрейная котельная размером 3,5м на 2,55м.  Высота модуля — 4м.  Стены — «сэндвич- панели» с утеплителем толщиной 80мм.  Непосредственно возле модуля котельной на бетонном основании установили дымовую трубу в обрешетке. Высота трубы — 10,5 м

Чтобы обезопасить персонал котельной, установили систему контроля загазованности. При превышении граничных параметров срабатывает свето-звуковая сигнализация.
