Паровая котельная на 2 тонны пара в час. Топливо — пеллета. 2018.

  • portfolio
  • portfolio
  • portfolio
  • portfolio

Информация о проекте:

Паровая котельная производительностью до 2 тонн пара в час. Топливо пеллета. Паровой котел Е-2,5-0,9 плюс топка выносная (предтопок) ТВ-2,0.

Клиент
Категории
Котельные, Паровые котельные
Местоположение
Харьковская область
Площадь:
Год завершения:
2018
Значение:

Паровая котельная производительностью до 2 тонн пара в час. Паровой котел Е-2,5-0,9 с топкой выносной (предтопок) ТВ-2,0. Топливо пеллета.

Паровая котельная построена в Харьковской области на предприятии пищевой промышленности. Пар предназначен для покрытия технологических нужд предприятия. Котельная используется как альтернатива газовой котельной для удешевления стоимости производимого пара. Конструктивно, новая паровая котельная располагается в непосредственной близости от газовой котельной. Поэтому, при работе пеллетной котельной используется система водоподготовки газовой котельной.

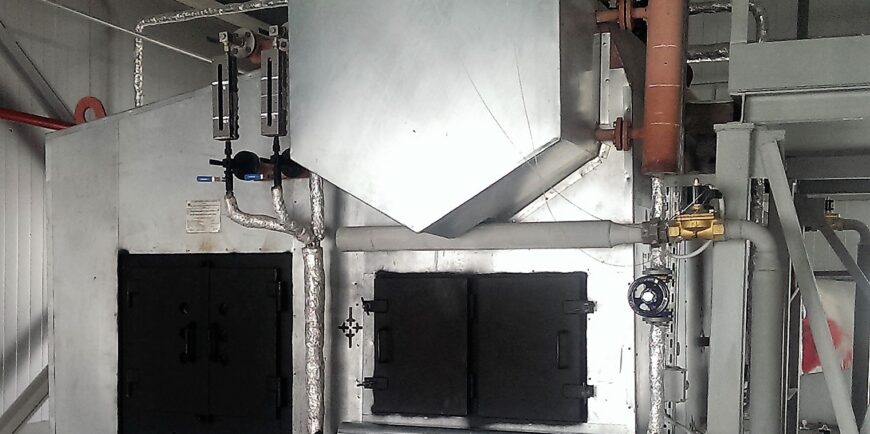

паровая котельная. общий вид

Паровая котельная на пеллете производительностью до 2 тонн пара в час

Котельная представляет собой готовый комплекс для выработки пара. В состав котельной входят:

  • Паровой котел Е-2,5-0,9 с топкой выносной ТВ-2,0 для сжигания топлива в квазикипящем слое
  • Топливный бункер емкостью 30 куб м с системой загрузки топлива
  • Дымовая труба
  • Золоуловитель (циклон)
  • Газоход
  • Дымосос с преобразователем частоты

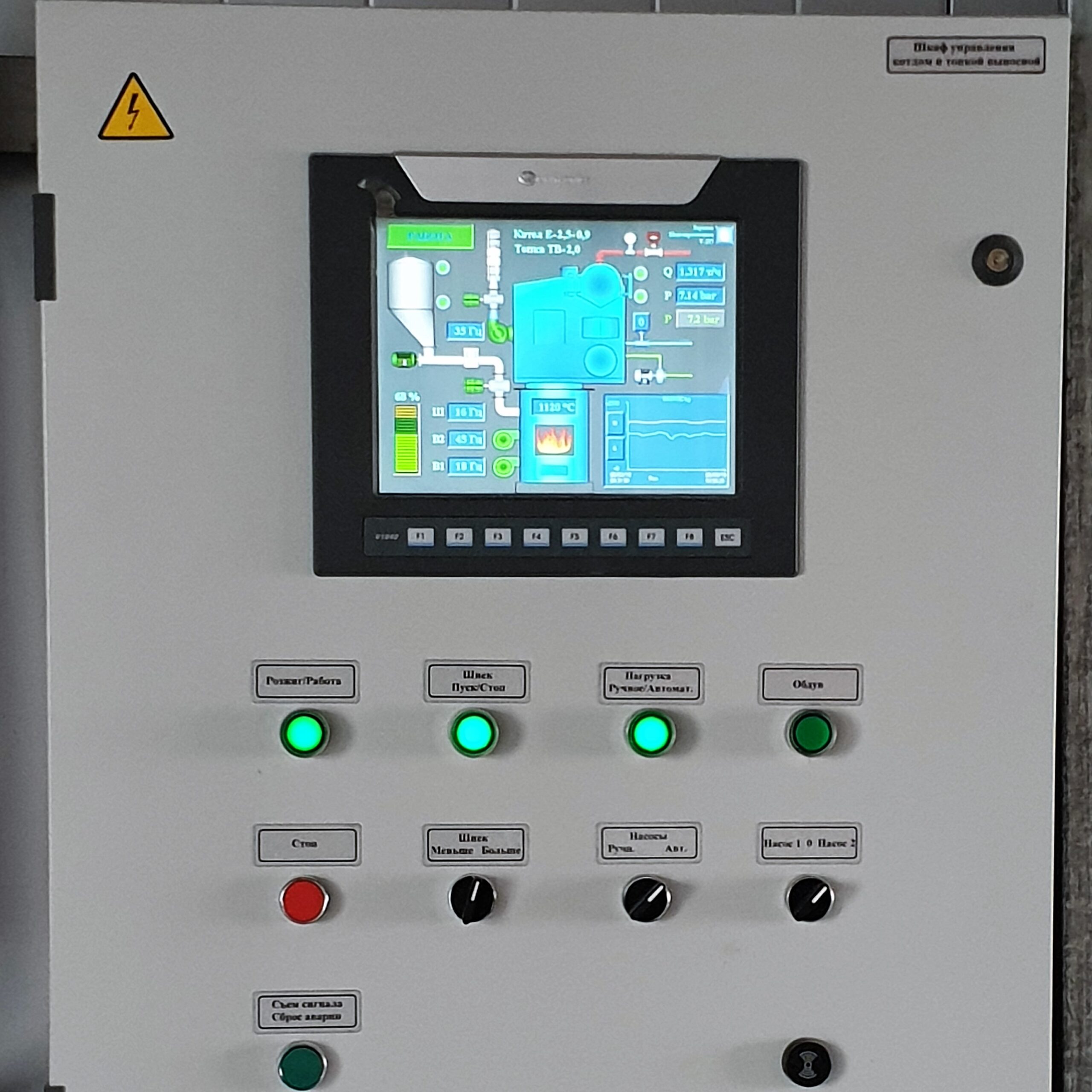

  • Шкаф управления котлом на базе ПЛК Vision 700
  • Шкаф силовой с преобразователями частоты для управления дутьевыми вентиляторами и шнеком
  • Питательный насос парового котла

Принцип работы.  Конструктивные особенности.

Водотрубный паровой котел Е-2,5-0,9 с топкой выносной ТВ-2,0 для сжигания топлива в квазикипящем слое предназначен для выработки насыщенного пара с давлением до 0,9 МПа.

Котел работает на пеллете. Крайне неприхотлив к ее качеству. Возможно использование как древесной, так и агропеллеты.

Для эффективного сжигания топлива в нижней части котлоагрегата установлена вертикальная водоохлаждаемая топка выносная. Первичная газификация топлива происходит с недостатком кислорода в футерованной горелочной камере (форкамере) в квазикипящем слое с автоматическим поддержанием температуры горения 1000…1100 °С.

Далее в выпускной горловине топки соплами вторичного дутья формируется локальная зона турбулентности, способствующая интенсивному сгоранию продуктов газификации и образованию зоны повышенной температуры 1500…1700°С.

Таким образом, высокотемпературный факел, выходящий из топки в топочное пространство котла, обеспечивает дожиг горючих газов и повышенную теплоотдачу от продуктов сгорания к поверхностям теплообмена.

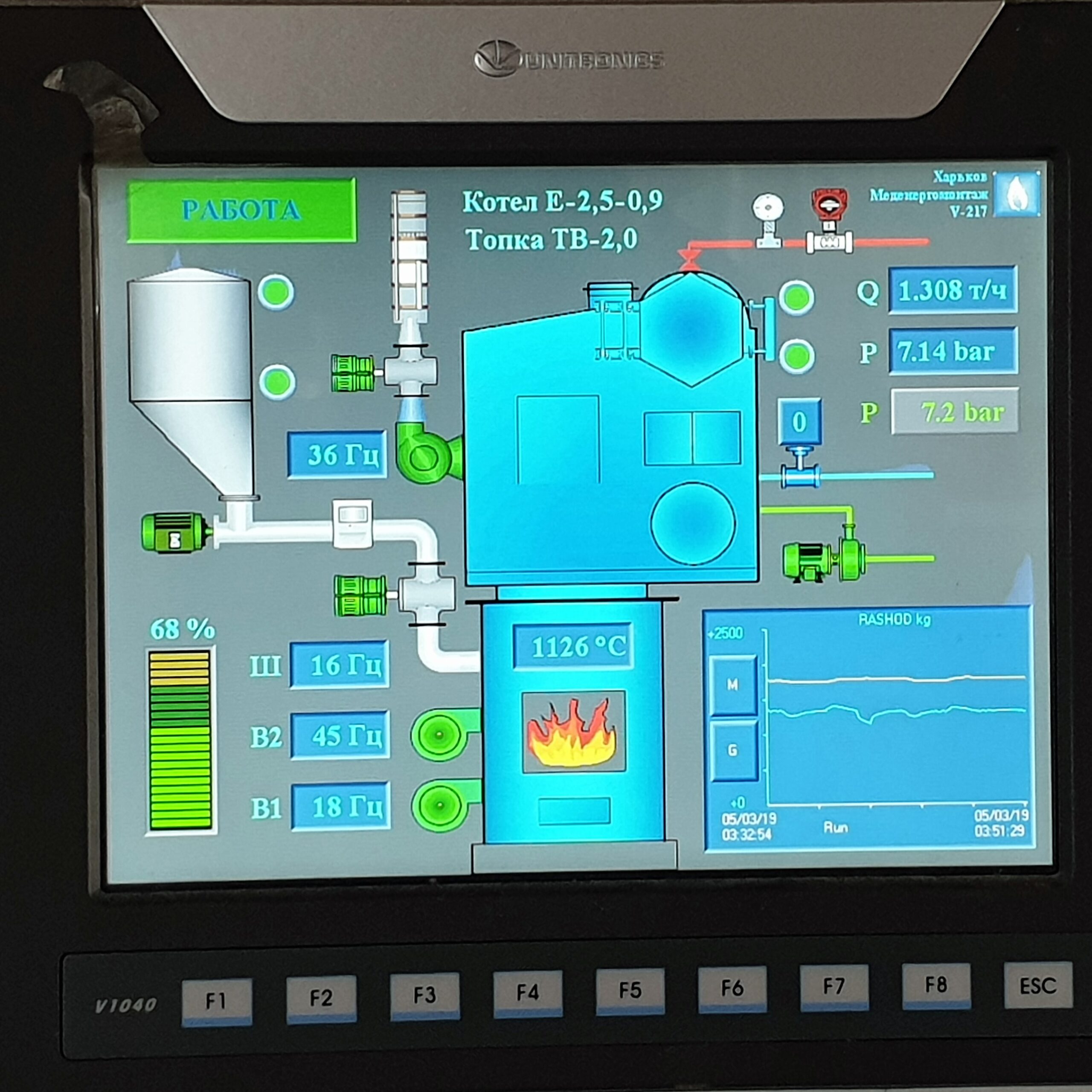

Управление процессами горения и регулирование нагрузки осуществляется контроллером UNITRONICS VISION-700  и четырьмя преобразователями частоты, которые управляют приводом шнека, электродвигателями вентиляторов первичного и вторичного воздуха, дымососа. Работа с контроллером осуществляется с помощью сенсорного экрана с интуитивно понятным графическим интерфейсом.

Преимущества пеллетной паровой котельной.

По результатам работы паровой котельной, определены основные преимущества:

  • Высокий КПД котельной – до 87%
  • Низкий уровень выбросов в атмосферу
  • Минимальное количество отходов в виде золы (ввиду наличия камеры дожига)
  • Работа в полностью автоматическом режиме

Экономика паровой пеллетной котельной.

С учетом роста цена на природный газ, срок окупаемости пеллетной паровой котельной сократился с плановых 4-х лет до 36 месяцев.
