Твердотопливная промышленная котельная тепловой мощностью 4МВт.

  • portfolio
  • portfolio
  • portfolio
  • portfolio
  • portfolio
  • portfolio

Информация о проекте:

Промышленная пеллетная котельная тепловой мощностью 4МВт. В котельной установлены два твердотопливных водогрейных теплогенератора ТгТ-2,0 с котлами-утилизаторами и выносными предтопками. Мощность каждого из них — 2МВт. Управление котельной производится контроллерами Unitronics Vision-700.

Клиент
НОВААГРО
Категории
Котельные, Объекты
Местоположение
Балаклейский район, Харьковская обл
Площадь:
Год завершения:
2019
Значение:

Харьковская область, Балаклейский район. Твердотопливная промышленная котельная тепловой мощностью 4МВт.

Твердотопливная промышленная котельная построена в рамках реконструкции системы отопления птичников на птицекомплексе в Балаклейском районе Харьковской области.
Мы выполнили полный комплекс работ: проектирование, монтаж и пуско-наладочные работы.

Котельная имеет блочно-модульное исполнение: стальной каркас обшит стальными профилированными листами с негорючим утеплителем. Размер котельной в плане 7,0 х 12,0 м, высота конька кровли – 6,5 м. В здании имеются: металлическая площадка для обслуживания оборудования, две противопожарные двери, металлопластиковые окна, и, конечно, система вентиляции. Расходный бункер с площадкой для приема и загрузки топлива расположен с торцевой части здания котельной. На площадку загрузки ведет наружная лестница

Котельная оборудована двумя твердотопливными водогрейными теплогенераторами ТгТ-2,0.

Водогрейный котлоагрегат относится к типу жаротрубных котлов, предназначенных для выработки тепловой энергии в виде горячей воды с параметрами: давление – до 0,3 МПа и температурой —  до 90°C. Котел рассчитан для работы на пеллете, и крайне не прихотлив к ее качеству, сжигая одинаково эффективно как древесную, так и агропеллету.

Для эффективного сжигания топлива в нижней части котлоагрегата установлен вертикальный водоохлаждаемый предтопок. Первичная газификация топлива происходит с недостатком кислорода в футерованной горелочной камере (форкамере) в квазикипящем слое с автоматическим поддержанием температуры горения 1000…1100 °С.

Далее в выпускной горловине предтопка соплами вторичного дутья формируется локальная зона турбулентности, способствующая интенсивному сгоранию продуктов газификации и образованию зоны повышенной температуры 1500…1700°С.

Таким образом, высокотемпературный факел, выходящий из предтопка в жаровую трубу котла, обеспечивает дожиг горючих газов и повышенную теплоотдачу от продуктов сгорания к поверхностям теплообмена.

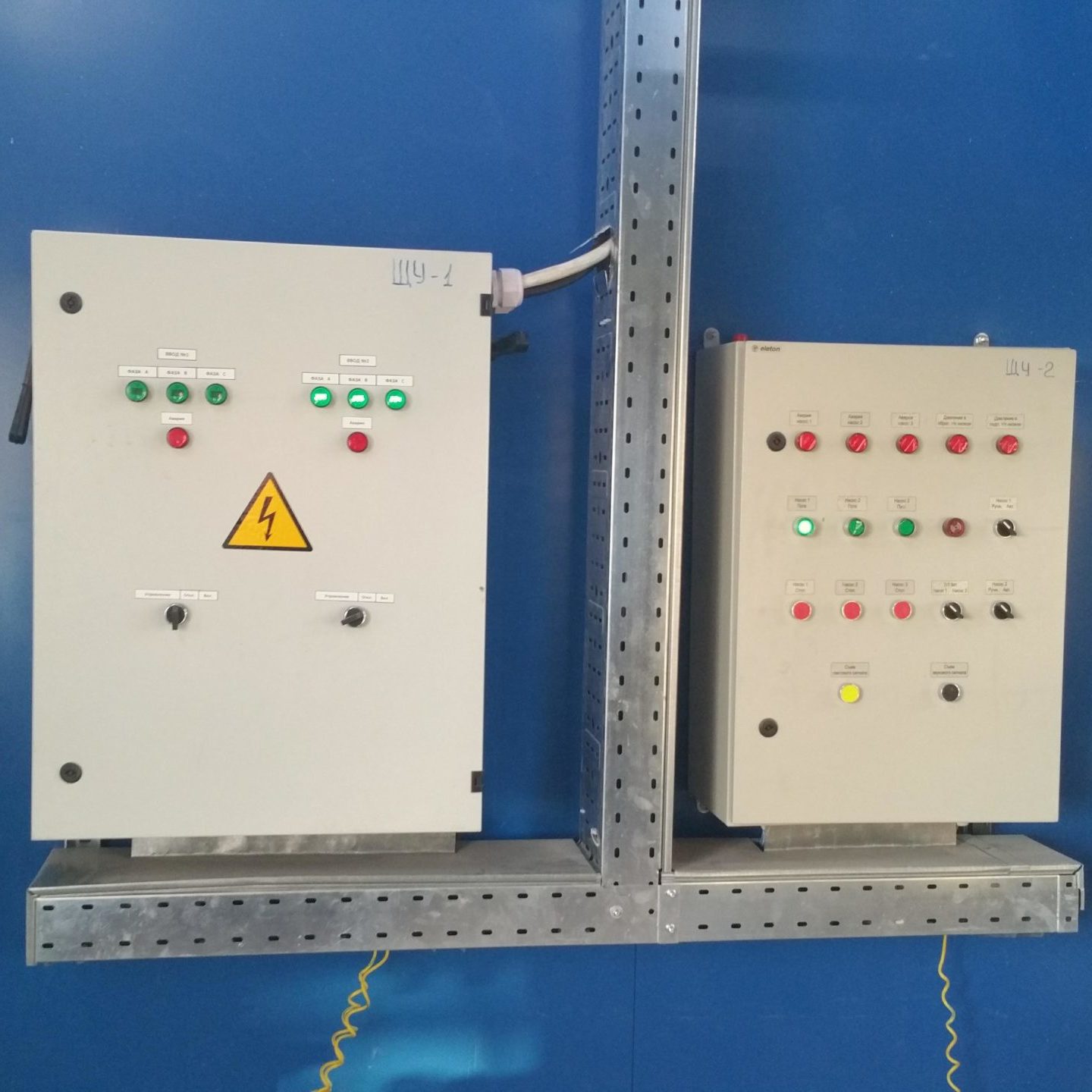

Управление процессами горения и регулирование нагрузки осуществляется контроллером и четырьмя преобразователями частоты, которые управляют приводом шнека, электродвигателями вентиляторов первичного и вторичного воздуха, дымососа.

Для повышения экономичности, в конструкции также предусмотрен экономайзер (утилизатор тепла дымовых газов).

Данная технология обеспечивает:

  • высокий КПД (коэффициент избытка воздуха в уходящих газах α = 1,2÷1,25);
  • низкое содержание СО и NOx в дымовых газах (не превышает нормативных допустимых значений вредных выбросов);
  • отсутствие спекания и плавления золы;
  • отсутствие отложений смол и сажи на поверхностях нагрева котла и газоходах;
  • минимальное участие эксплуатационного персонала в технологическом процессе;
  • стабильную работу котла во всем рабочем диапазоне нагрузок.

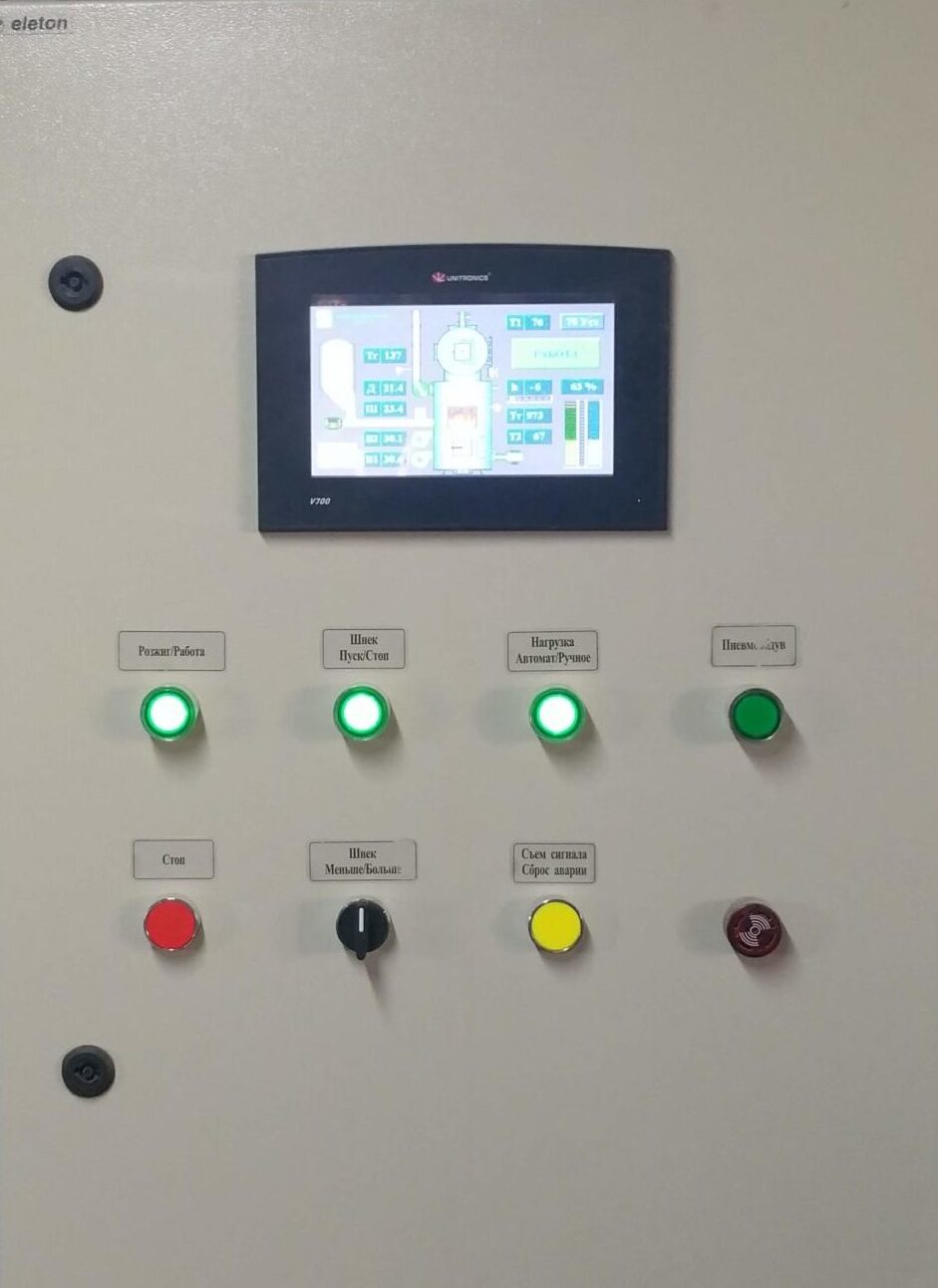

Котельная комплектуется шкафами управления на базе программируемых контроллеров Vision V700. Шкафы предназначены для управления работой котлов, контроля технологических параметров и автоматической защиты. Обеспечивают информацию для контроллера порядка 20 датчиков (температуры, разрежения и др).   Работа с контроллером осуществляется с помощью сенсорного экрана с интуитивно понятным графическим интерфейсом.

Система газоотведения включает в себя циклоны очистки дымовых газов, дымососы и дымовые трубы высотой 18 м. Кроме того, промышленная котельная оборудована автоматической системой химводоочистки.

Преимущества промышленной котельной на базе котлоагрегатов ТгТ-2,0 с предтопком для сжигания топлива в квазикипящем слое:

  • Высокий КПД котельной — 92% (подтверждение независимой экспертизы)
  • Низкий уровень выбросов в атмосферу
  • Малые сроки окупаемости
  • Минимальное количество отходов в виде золы (ввиду наличия камеры дожига)
  • Система пневмоочистки сокращает время обслуживания котлов более чем в 2 раза
  • Комбинация двух котлов позволяет обеспечить бесперебойную подачу теплоносителя, а также, гибкий график обслуживания котельной
  • Бункер запаса топлива позволяет работать до 2-х суток при номинальной нагрузке
  • Не требуется разработка полноценного проекта новой котельной
  • Котельная поставляется как готовое решение. Таким образом, не требуется  дополнительных затрат на организацию производства тепла

Самый заметный результат эффективности сгорания топлива — дымовые газы светлого цвета и нет темных осадков в окружности котельной, как это свойственно обычным твердотопливным котельным.

В рамках реконструкции системы отопления птицекомплекса вместе с промышленной котельной мы построили тепловые сети (наружные и внутренние). Наружные тепловые сети утеплили  для минимизации потерь тепла при транспортировке теплоносителя от котельной к птичникам.
