Реконструкция паропровода. Проектирование и монтаж технологического паропровода. 2021

  • portfolio
  • portfolio
  • portfolio
  • portfolio

Информация о проекте:

Реконструкция паропровода предприятия связана с установкой нового технологического оборудования. Соответственно, выросла потребность в паре с 500 кг/час до 1400 кг/час. Пар насыщенный давлением до 8 атм. Пар поставляется от существующей котельной. Основной вид топлива котельной - природный газ.

Клиент
Категории
Котельные, Паровые котельные
Местоположение
Харьков
Площадь:
Год завершения:
2021
Значение:

Реконструкция паропровода предприятия связана с установкой нового технологического оборудования. Соответственно, выросла потребность в паре с 500 кг/час до 1400 кг/час. Пар насыщенный давлением до 8 атм. Пар поставляется от существующей котельной. Основной вид топлива котельной — природный газ. Основная задача проекта — в связи с увеличением потребности в паре, для обеспечения необходимой пропускной способности паропровода, разработать решения по реконструкции существующего паропровода от котельной до производственного цеха.

Основные проектные решения реконструкция паропровода следующие:

  • замена существующего паропровода диаметром Ду40 на новый размер — Ду65

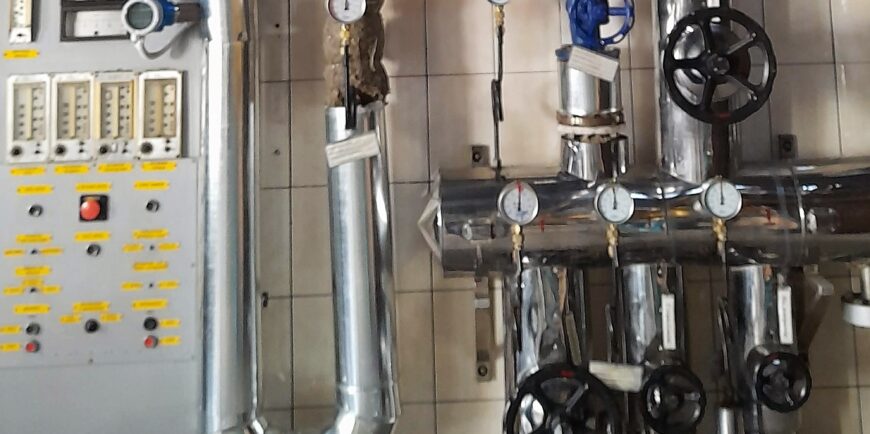

  • подключение проектируемРеконструкция паропровода предприятия связана с установкой нового технологического оборудования. Соответственно, выросла потребность в паре с 500 кг/час до 1400 кг/час. Пар насыщенный давлением до 8 атм. Пар поставляется от существующей котельной. Основной вид топлива котельной — природный газ. Основная задача проекта — в связи с увеличением потребности в паре, для обеспечения необходимой пропускной способности паропровода, разработать решения по реконструкции существующего паропровода от котельной до производственного цеха.ого паропровода производится к существующей паровой гребенке, расположенной в котельной с одной стороны, и к гребенке, расположенной в производственном помещении
  • оборудовать паропровод необходимыми дренажными, воздухоотводными и конденсатоотводными устройствами
  • замена узла учета пара
  • разработка решений под опорные конструкции паропровода
  • разработка решений по теплоизоляции паропровода

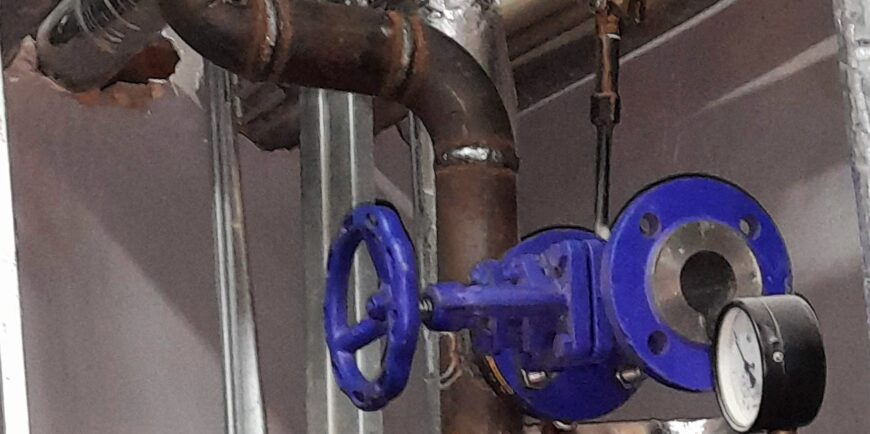

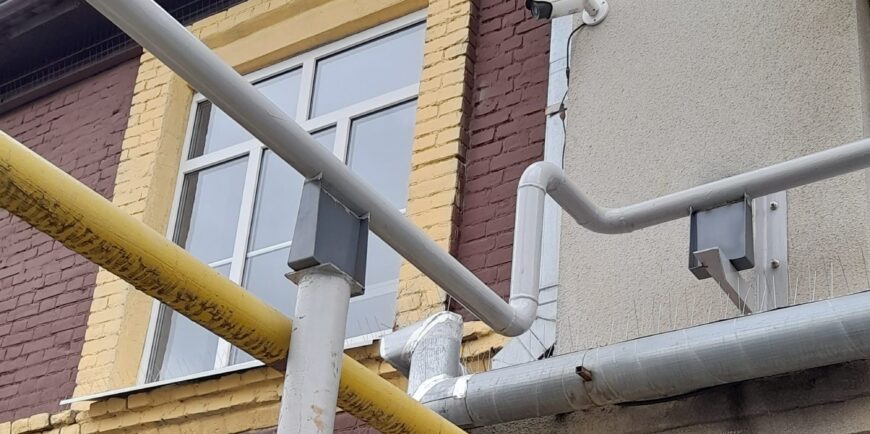

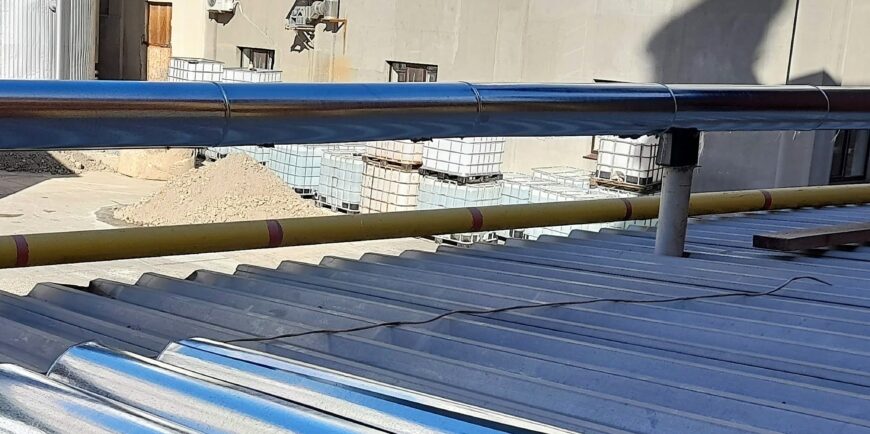

На основании разработанного проекта, специалисты нашей компании провели монтаж паропровода. Общая длина паропровода 98 м. В месте присоединения паропровода в гребенку котельной установили запорную арматуру, а также коммерческий узел учета пара AI-Endress Hauser Consult AG. По территории предприятия паропровод смонтировали на стальных опорах высотой от 3 до 5м. Частично паропровод проходит вдоль стен зданий предприятия на кронштейнах. По всей длине провели теплоизоляция паропровода. Толщина утеплителя — 60мм. Защитный кожух из оцинкованной стали.
