Тепловые сети для птицекомплекса. 2019

  • portfolio
  • portfolio
  • portfolio
  • portfolio
  • portfolio

Информация о проекте:

Тепловые сети для системы отопления птичников. Проект. Строительство на опорах. Утепление с оболочкой из оцинкованной стали.

Клиент
НОВААГРО
Категории
Котельные, Объекты
Местоположение
Балаклейский район, Харьковская обл
Площадь:
Год завершения:
2019
Значение:

Тепловые сети строились в рамках работ по созданию системы отопления птичников.  ИВК Энергия спроектировала, а также провела монтаж тепловых сетей на территории птицекомплексов в Харьковской области.

Тепловые сети соединяют пеллетную промышленную котельную мощностью 4МВт с птичниками. Из-за различий в размерах и степени утепления птичников, можно рассчитывать, что мощности котельной хватит и на 10, и на 12 птичников. Как следствие, при строительстве тепловых сетей мы учли возможность расширения, и подключения к котельной двенадцати птичников. На данный момент на одной из площадок к котельной подключили 5 птичников, на второй площадке — 9 птичников.

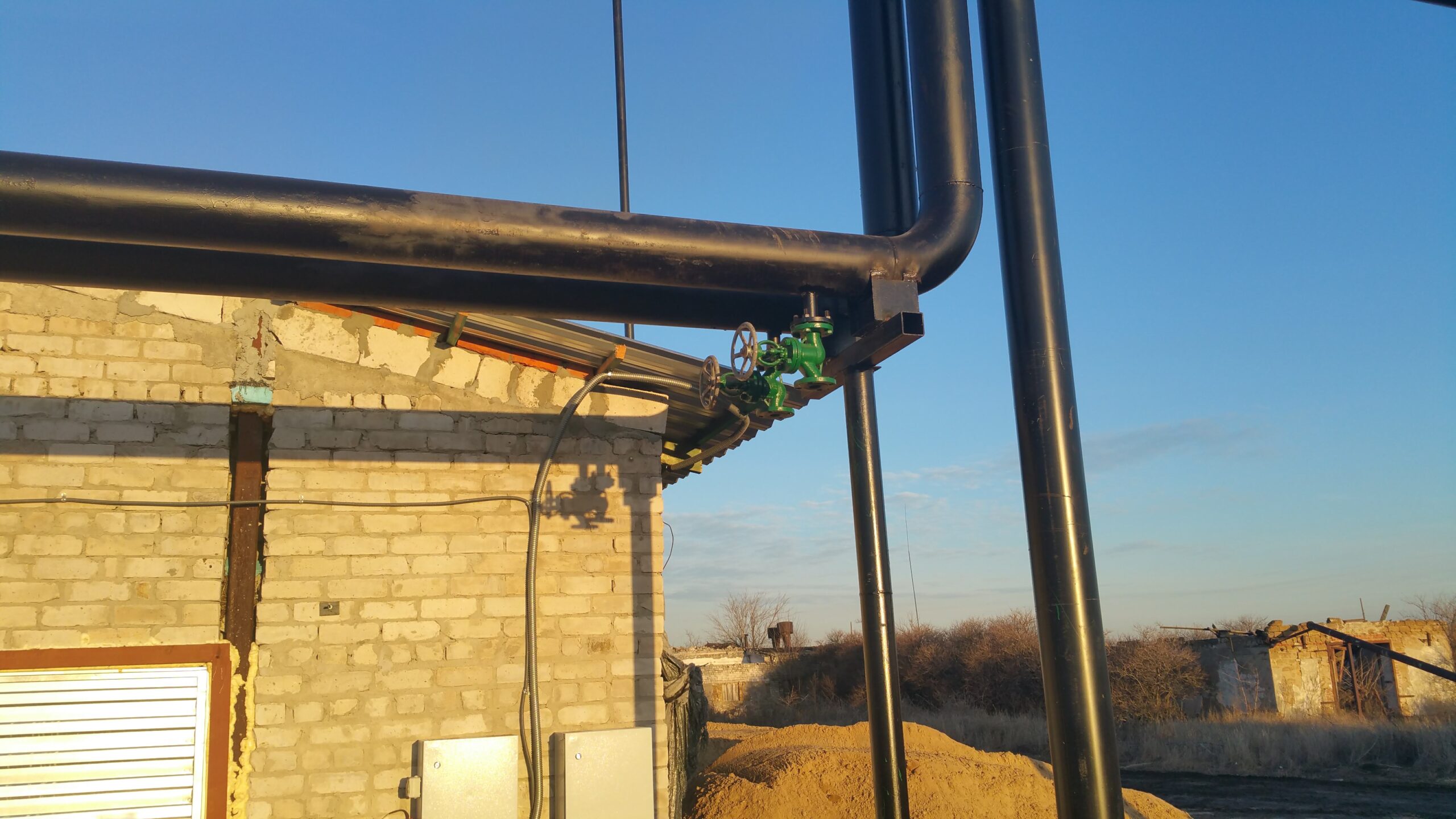

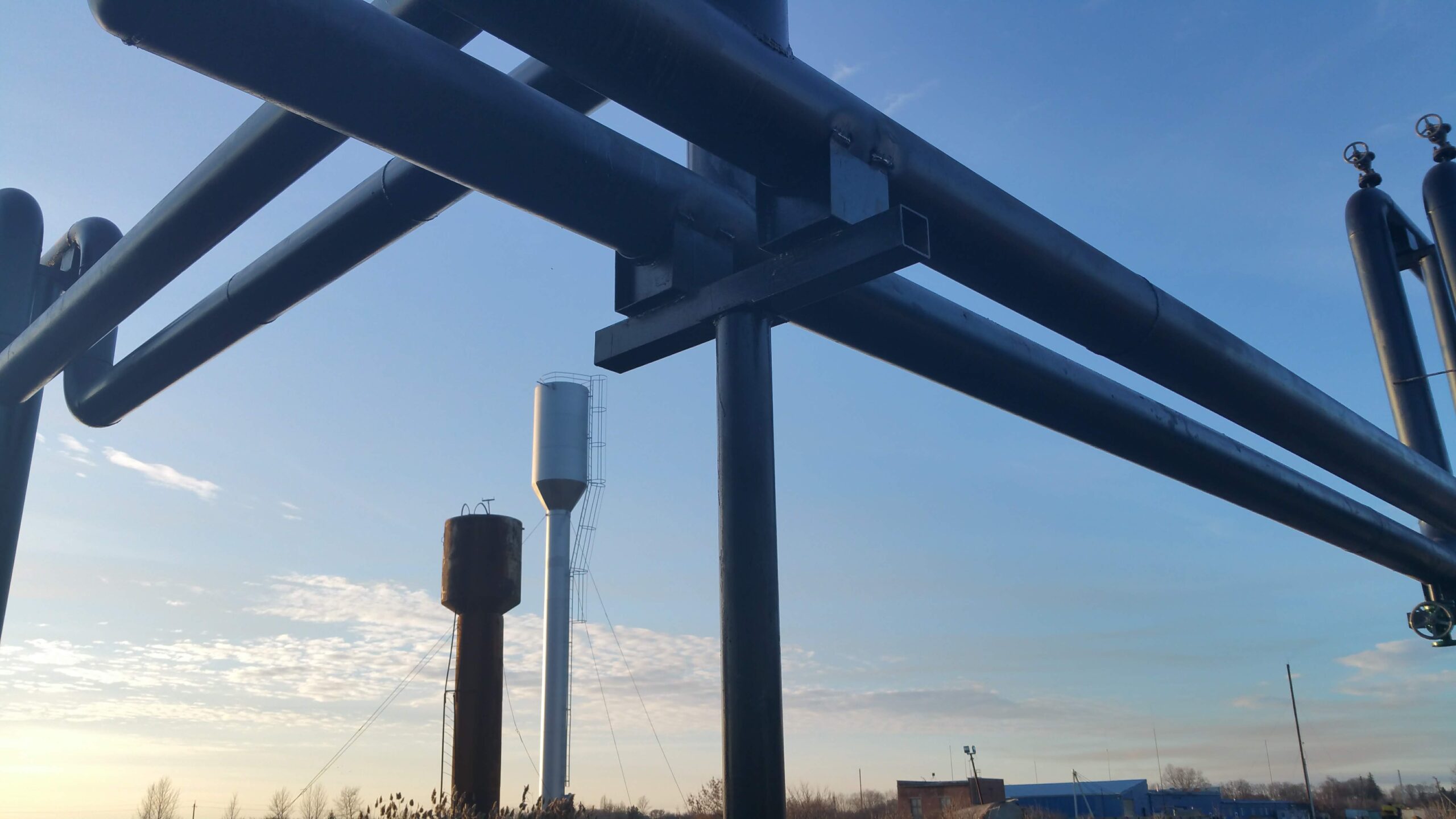

Тепловые сети располагаются вдоль фронта птичников на опорах. Высота опор – от 2,5м до 6м. Часть опор — скользящие, другая часть — неподвижные.

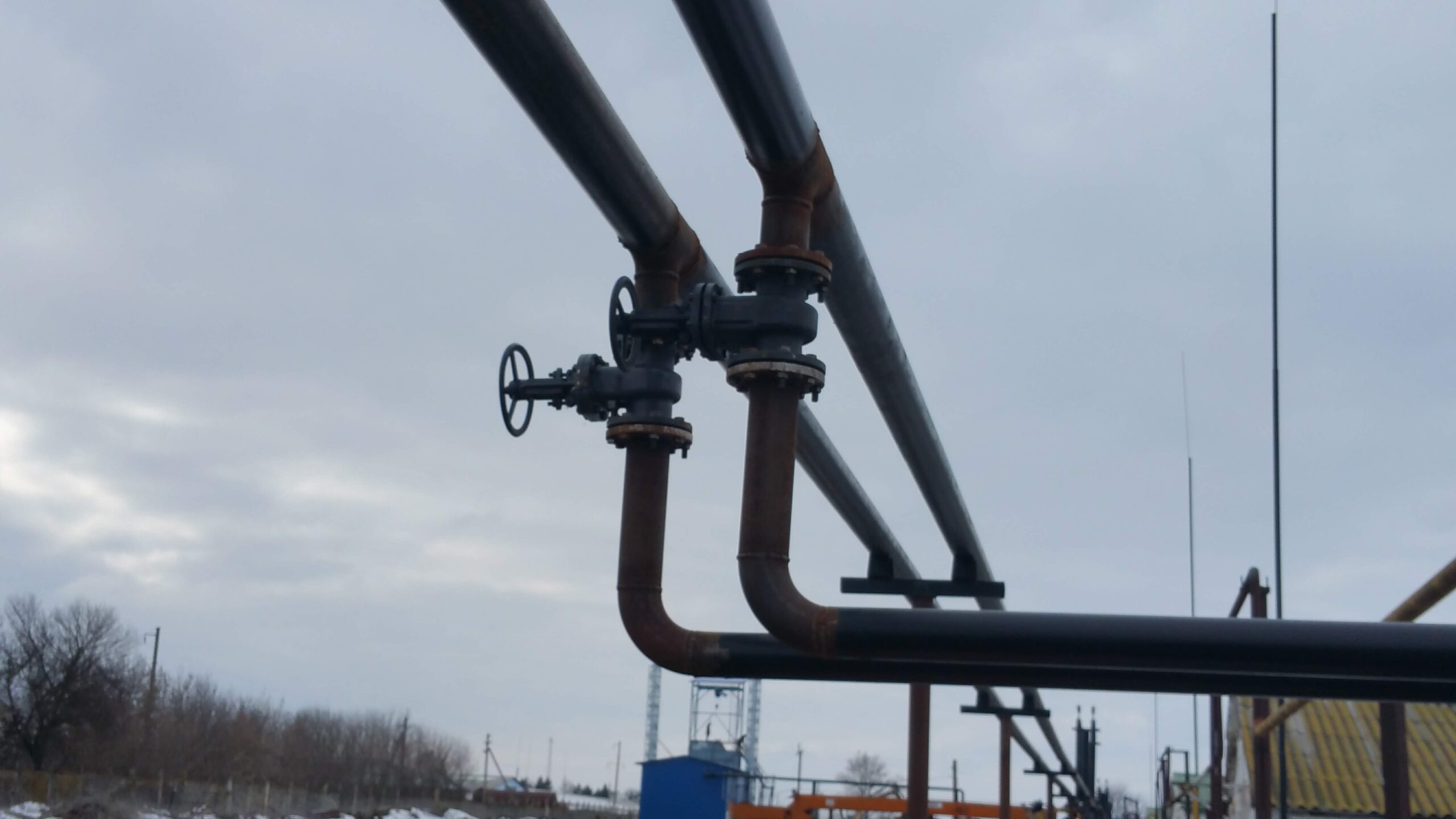

Проектные решения оптимизировали конфигурацию теплотрассы. Так, например, ряд компенсатоеов одновременно выполняют и роль переходов над дорогой для проезда машин. Для балансировки поставки теплоносителя к точкам потребления на теплотрасса используется принцип телескопа. Таким образом, наибольший диаметр идет от котельной – трубопроводы диаметром 219 мм. Далее диаметры труб уменьшаются, и к конечным птичникам теплоноситель доставляется трубами диаметром 108мм.  Запорную арматуру по всей  теплотрассе мы установили таким образом, чтобы была возможность  отключать подачу теплоносителя в каждый птичник.

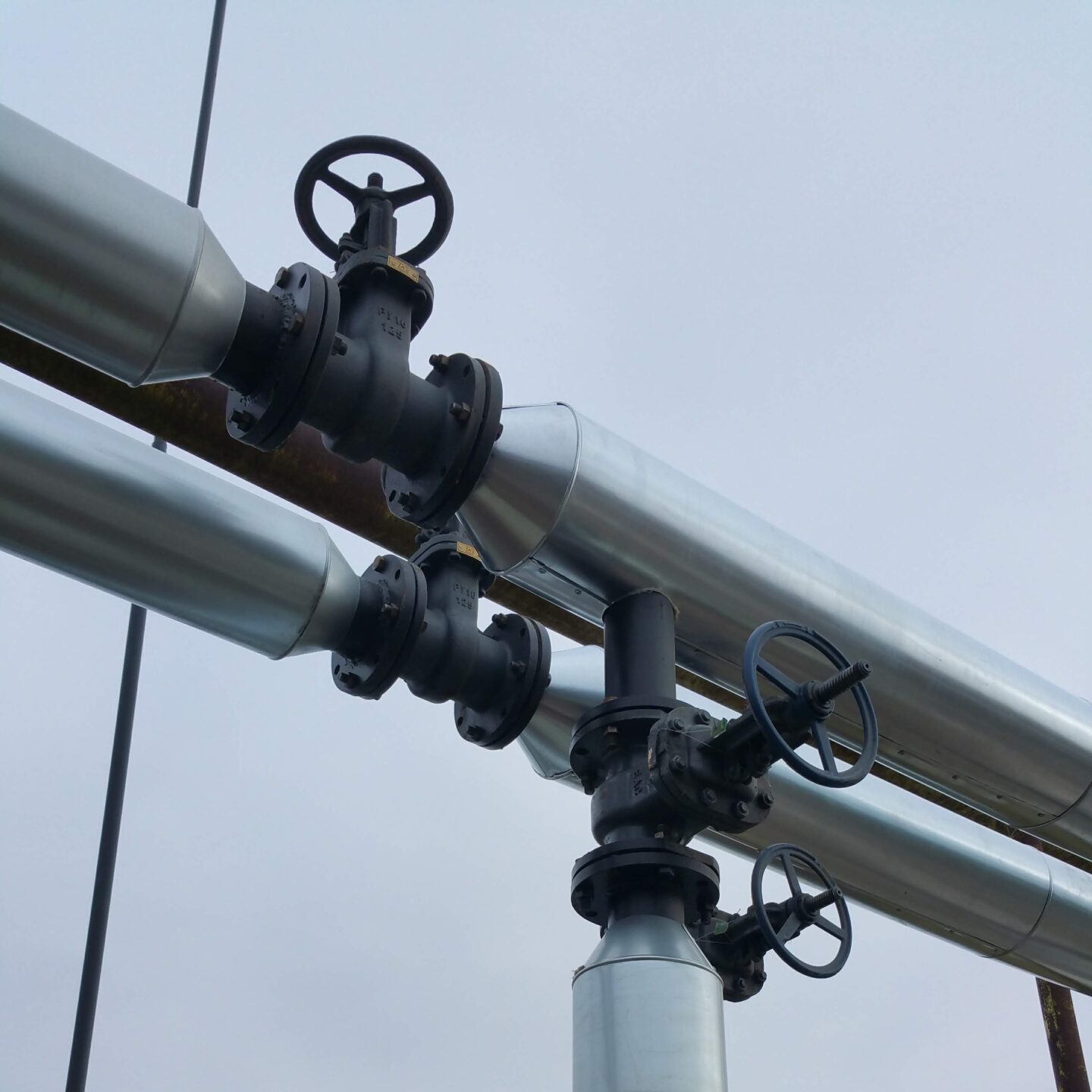

Трубы теплоизолированы. Толщина изоляции 50 мм. Так как сети расположены на открытом пространстве, то изоляционный материал сверху защищает  оболочка из оцинкованного металла. В результате,  получили качественно утепленную теплотрассу, гарантирующую минимальные потери при транспортировке теплоносителя.
